CUARTO

Tercer Trimestre

¿Qué son las energías renovables?

Las energías renovables son aquellas que se obtienen de fuentes inagotables o con capacidad de regenerarse a gran velocidad en una escala temporal humana. Se considera que las energías renovables no pueden ser agotadas y que tienen un impacto medioambiental inferior al de las fuentes no renovables tradicionales.

Efectivamente, si has sabido leer entre líneas te habrás dado cuenta de que energía renovable no es un sinónimo exacto de energía no contaminante. Algunas de estas fuentes de energía como la solar o la eólica son fuentes no contaminantes, pero por ejemplo la biomasa sí que genera emisiones contaminantes.

De hecho, hay un debate constante sobre si deberían considerarse energías renovables únicamente a aquellas fuentes de energía que no generen emisiones contaminantes y que a su vez no requieran recursos limitados para su generación. Los biocombustibles y la biomasa en ocasiones compiten por terreno que podría ser utilizado para el cultivo de alimentos, emiten polución cuando se queman y a su vez pueden requerir grandes cantidades de agua. ¿Deberíamos incluirlos en un listado de tipos de energías renovables?

Tipos de energías renovables

Energía solar

La energía solar es un tipo de energía renovable que se obtiene de la radiación de luz y calor del Sol. Es decir, la radiación electromagnética que emite el Sol es la que se capta a través de diferentes métodos para transformarla posteriormente en energía térmica o electricidad.

Como el Sol es una fuente de energía inagotable (en una escala de tiempo humana) se considera una energía renovable. Además, como su captación y transformación a energía eléctrica no emite residuos se le cataloga como una energía limpia.

La energía solar está llamada a ser una de las principales soluciones energéticas al cambio climático. Es una fuente global ya que a excepción de algunas zonas del planeta en las que hay pocas horas de luz, en el resto es fácil de obtener. Los avances tecnológicos constantes hacen que la eficiencia en la captación de esta energía cada vez es mayor y a su vez más asequible. Además, se puede obtener a nivel local, sin grandes instalaciones y sin inversiones en centrales solares. Esto ayuda a que también pueda ser adoptada en países con economías en desarrollo y que además pueda llegar a más rincones del planeta.

Energía hidráulica

La energía hidráulica es la que se obtiene de la energía potencial y cinética del agua en corrientes, saltos y presas. La gravedad hace que el agua tienda a generar energía potencial y cinética conforme va bajando desde las zonas más altas de los cauces de los ríos, hasta las más bajas cuando llegan al mar. Es durante este recorrido donde se instalan centrales hidroeléctricas para aprovechar toda esta energía.

Aunque la energía hidráulica no es tan accesible como la solar y la eólica ya que se obtiene principalmente en zonas con desniveles geológicos, cauces de ríos y abundantes lluvias, también es una forma de energía que no emite contaminación a la atmósfera. Actualmente es uno de los tipos de energías renovables que más peso tienen en el mix energético mundial.

En cualquier caso, la energía hidráulica siempre ha estado rodeada de polémica ya que, a pesar de ser una energía limpia, grupos ecologistas y científicos defienden que su impacto ecológico es muy duro para los ecosistemas. Hay que tener en cuenta que para aprovechar la energía hidráulica se construyen grandes presas en los cauces del río que no sólo modifican su caudal, sino que también anegan todo el terreno sobre el que se asienta el pantano.

Todo nace del circuito eléctrico el cual se transforma para producir otro tipo de energía.

Segundo Trimestre

Contenidos

Estructuras y operadores mecánicos.
Análisis de diseño y función de estructuras famosas en el mundo (Torre Eiffel, Pirámides de Egipto, Muralla China).
Operadores mecánicos: biela y manivela
Comprensión de los mecanismos compuestos (ascensores, bicicletas y relojes).
Animación, movimiento, hipervínculos y manejo de diapositivas en Power Point.

Torre Eiffel

La Torre Eiffel, las Pirámides de Egipto y la Gran Muralla China son ejemplos emblemáticos de diseño y función arquitectónica que han perdurado a través del tiempo. La Torre Eiffel destaca por su ingeniosa estructura de hierro, mientras que las Pirámides egipcias son un logro de ingeniería monumental con fines funerarios y las de la Gran Muralla china son una muestra de defensa y resistencia, todas con diseños que reflejan sus propósitos originales.

Diseño:
La Torre Eiffel, diseñada por Gustave Eiffel, se caracteriza por su estructura de hierro forjado, que fue una innovación para su época. La torre tiene forma de pirámide con lados ligeramente curvados, lo que le permite soportar la altura y las fuerzas del viento.
Función:
La torre fue construida para la Exposición Universal de 1889 y se convirtió en un símbolo de París y un icono de la arquitectura moderna. Su diseño innovador demostró la viabilidad de usar hierro en grandes estructuras y, a su vez, se convirtió en un lugar de interés turístico.

Las pirámides de Egipto

Son construcciones increíblemente complejas. Según el Museo Smithsonian de Historia Natural de los Estados Unidos, las pirámides componían un complejo de edificios funerarios, que incluían templos, capillas y otras tumbas, todas destinadas a servir como lugar de descanso final para los faraones y otras personalidades. A pesar de ser fuertemente investigadas, las pirámides todavía guardan secretos.

Desde el interior, cada pirámide se compone de varias salas y pasajes, incluida la cámara funeraria del rey. Sin embargo, como fue diseñado para evitar saqueadores en las tumbas de los faraones, el acceso no es tan sencillo, y el interior de estas construcciones no se conoce en su totalidad.

Cómo es el interior de las Pirámides de Giza

Entre las pirámides de Giza, se erigen la Pirámide de Keops (la más antigua y alta de las tres), y sus dos vecinas, las Pirámides de Khafre y Menkaure, hechas de masas sólidas de piedra, según explica la Enciclopedia Britannica. Debido a que son algunas de las pirámides más exploradas por los estudiosos, es posible conocer en detalle algunas de sus cámaras interiores.

A modo de ejemplo, la plataforma Britannica indica que la Pirámide dedicada a Keops, el gobernante más poderoso del Antiguo Reino de Egipto (c.2690-2180 a. C.), tiene una sala central conocida como la Cámara del Rey, donde se cree que se encuentra el lugar de descanso del faraón.

Además de esta parte, la pirámide también alberga la Cámara de la Reina (habitación donde habría sido enterrada la esposa de Keops) y un pasaje más alto, con paredes ornamentadas, llamado Gran Galería, que da acceso a la tumba del rey.

Actualmente, los científicos buscan desarrollar tecnologías para descubrir qué más pueden esconder estas construcciones. En 2017, como parte de un proyecto denominado ScanPyramids, desarrollado por la Universidad de El Cairo (Egipto), se identificó la existencia de un gran vacío oculto sobre la Gran Galería. El sitio, apodado el Gran Vacío, tiene unos 6 metros de altura y casi 30 metros de largo, y aún se desconoce su función.

Un estudio publicado en 2022 en la revista científica Journal for Advanced Instrumentation in Science describe un plan de investigadores estadounidenses para realizar una tomografía completa de muones (rayos capaces de atravesar objetos sólidos de manera más eficiente que los rayos X) para escanear el interior de la estructura de la pirámide de Keops.

Los investigadores estiman que llevará entre dos y tres años acumular suficientes datos para crear un mapa completo con imágenes de alta resolución de esta pirámide.

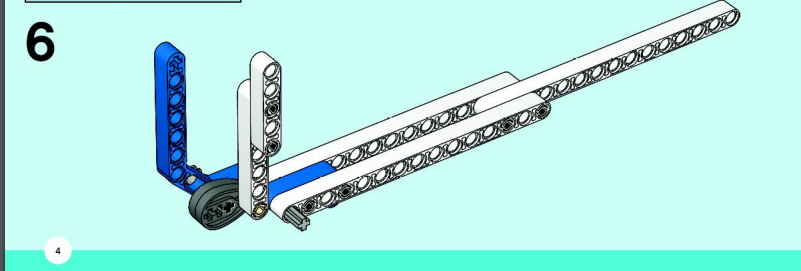

Proyecto Lego

Las estructuras son elementos unidos para soportar el peso y resistir la fuerza.

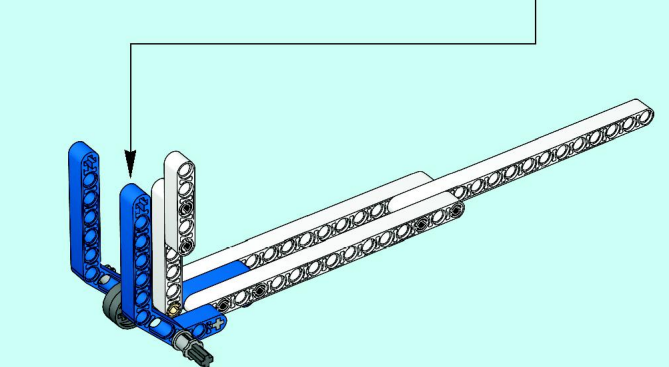

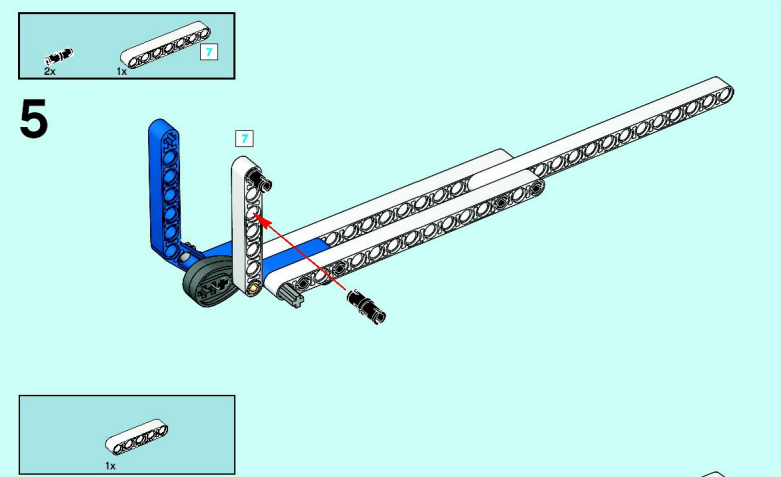

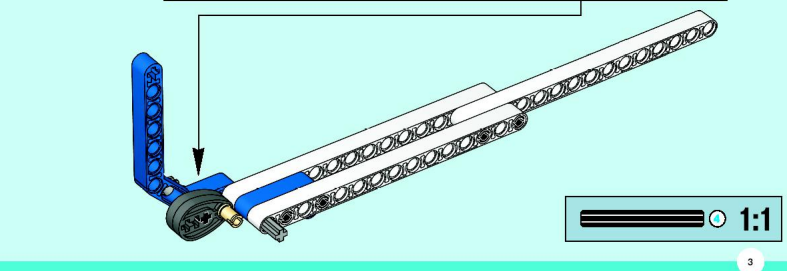

En el proyecto lego vamos a realizar el siguiente pasos para elaborar el proyecto, el cual tendrás que dibujar los pasos en el cuaderno antes de empezar.

¿Qué es el mecanismo biela-manivela?

El mecanismo biela-manivela es un mecanismo que sirve para transformar un movimiento circular en un movimiento de traslación, o viceversa. Es decir, el mecanismo biela-manivela permite convertir un movimiento giratorio en un movimiento lineal alternativo, y al revés.

Principalmente, el mecanismo biela-manivela está formado por la biela y la manivela. De manera que ambas partes mecánicas se combinan para pasar de un movimiento de rotación a un movimiento rectilíneo oscilatorio.

Como puedes ver en la imagen de arriba, la barra gris (manivela) hace un movimiento giratorio, mientras que el extremo de la derecha de la barra verde (biela) hace un movimiento lineal. Por lo tanto, el mecanismo biela-manivela permite pasar de un movimiento de giro a un movimiento rectilíneo.

El sistema biela-manivela no es un invento de la última época, sino que en el Imperio Romano ya se utilizaba. No obstante, aunque parece un tipo de mecanismo muy sencillo, tiene muchas aplicaciones en ingeniería, por ejemplo, los motores de combustión interna de los automóviles usan este mecanismo.

Elementos del mecanismo biela-manivela

Principalmente, el mecanismo biela-manivela tiene los siguientes elementos:

Manivela: es una barra rígida que tiene un extremo unido al movimiento de giro y el otro extremo unido a la biela.
Biela: es el elemento del mecanismo que se encarga de transformar el movimiento rotatorio de la manivela en un movimiento lineal.
Guía: limita el movimiento del émbolo y de la biela, de este modo el movimiento del émbolo es lineal.
Émbolo (o pistón): pieza del mecanismo biela-manivela que hace un movimiento rectilíneo oscilatorio, es decir, se mueve alternativamente hacia adelante y hacia atrás.
Una vez hemos visto la definición del mecanismo biela-manivela y sus componentes, vamos a ver cuál es la fórmula matemática que nos permite estudiar el movimiento de este mecanismo.
Para hallar la ecuación del mecanismo biela-manivela se utilizaran los parámetros representados en el siguiente esquema cinemático del mecanismo.

Materiales Metálicos

¿Cuáles son los materiales metálicos y qué características tienen?

Los materiales metálicos son ampliamente utilizados en muchas aplicaciones por sus propiedades únicas, que incluyen resistencia, ductilidad, conductividad térmica y eléctrica, así como también su capacidad para ser moldeados y formados. Por ello, en este artículo de SEAS te describimos algunos de los principales materiales metálicos y sus características. ¡Vamos allá!

Acero

El acero es uno de los materiales metálicos más comunes y versátiles. Está compuesto principalmente de hierro y carbono y puede variar en composición y propiedades según los elementos de aleación añadidos. Algunas características del acero son estas:

Alta resistencia y dureza.
Buena ductilidad y capacidad de formado.
Excelente resistencia a la corrosión cuando se trata con recubrimientos protectores.
Ampliamente utilizado en la construcción, fabricación de automóviles, maquinaria y herramientas.

Aluminio

El aluminio es conocido por su ligereza y resistencia a la corrosión, lo que lo convierte en un material metálico popular en una gran variedad de aplicaciones. Estas son algunas características del aluminio:

Baja densidad y alta relación resistencia-peso.
Buena conductividad térmica y eléctrica.
Fácilmente moldeable y formable.
Ampliamente utilizado en la industria aeroespacial, automotriz, de construcción y de envases.

Titanio

El titanio es un material metálico conocido por su alta resistencia, ligereza y resistencia a la corrosión. Algunas características del titanio son las siguientes:

Alta resistencia a la tracción y a la fatiga.
Baja densidad y alta relación resistencia-peso.
Excelente resistencia a la corrosión en entornos agresivos.
Ampliamente utilizado en la industria aeroespacial, médica, deportiva y de joyería.

Cobre

El cobre es un metal rojo-rosado conocido por su alta conductividad eléctrica y térmica. Algunas características del cobre son estas:

Excelente conductividad eléctrica y térmica.
Buena resistencia a la corrosión.
Fácilmente mecanizable y formable.
Ampliamente utilizado en la industria eléctrica, electrónica, de plomería y de fabricación de monedas.

Hierro fundido

El hierro fundido es una aleación de hierro que contiene carbono en forma de grafito. Tiene una excelente resistencia a la compresión y se utiliza principalmente en aplicaciones donde se requiere resistencia a la compresión y estabilidad dimensional. Estas son algunas de sus principales características:

Alta resistencia a la compresión.
Buena resistencia al desgaste y la abrasión.
Baja ductilidad y tenacidad.
Ampliamente utilizado en la fabricación de bloques de motor, frenos y componentes de maquinaria pesada.

Aleaciones de níquel

Por último, las aleaciones de níquel son materiales metálicos que contienen níquel como componente principal, junto con otros elementos de aleación como el cromo y el hierro. Estas son sus características más importantes:

Alta resistencia a la corrosión y la oxidación.
Buena resistencia a altas temperaturas y al desgaste.
Ampliamente utilizado en la industria química, petrolera, aeroespacial y de generación de energía.

Socio emocional

💖💅💅💋👼👼👼👲👲

Robótica e Inteligencia Artificial son dos términos que con frecuencia se mezclan y en ocasiones no se distinguen, pero realmente hacen referencia a tecnologías diferentes. La inteligencia artificial es una disciplina centrada en dotar a las máquinas de desarrollar las mismas capacidades intelectuales que el ser humano. Por su parte, la robótica es la ciencia enfocada en diseñar y construir robots físicos, para mejorar la automatización e innovación.

Exactamente, ¿qué son la robótica y la Inteligencia Artificial?

La robótica y la IA son dos campos de la ciencia y la tecnología relacionados entre sí, pero con varias diferencias.

La robótica es la disciplina que se encarga de diseñar máquinas capaces de automatizar tareas. En este sentido, los expertos en robótica además crean, programan y manejan estos elementos autómatas para desarrollar determinadas habilidades y tareas.

Mientras, la inteligencia artificial es una rama de la computación que estudia la forma de que las máquinas imiten los procesos cognitivos de los humanos, que puedan aprender y razonar con el objetivo de solucionar problemas y llevar a cabo tareas específicas, tal y como lo haría un ser humano. Los expertos en IA diseñan algoritmos para que las máquinas sean capaces de aprender de manera autónoma, resuelvan inconvenientes, comprendan el lenguaje y razonen usando la lógica.

Diferencia entre robótica e Inteligencia Artificial

La principal diferencia entre robótica e Inteligencia Artificial reside en el enfoque. La robótica se centra en la manipulación del área física, mientras que la IA se orienta a la parte interna o digital.

Otra diferencia es el área de aplicación. Por un lado, la robótica crea máquinas que tienen movilidad propia y pueden interactuar con el entorno. Generalmente, se usan para realizar tareas repetitivas, a gran velocidad o de gran precisión, por ejemplo, en sectores industriales de producción en cadena o en el ámbito de la medicina. Por otro, la inteligencia artificial se centra en el procesamiento de datos y diseño de algoritmos. En este sentido, se aplica en una variedad de contextos, desde la atención personalizada, hasta la educación.

Por otro lado, los robots están programados para seguir un conjunto de instrucciones de forma repetitiva y son perfectos para mejorar la productividad de las empresas en un buen número de sectores. En cambio, la IA aunque también se puede usar en múltiples contextos, es más dinámica. Por ejemplo, un sistema de IA se puede utilizar para procesar datos bancarios y tomar decisiones de inversión, pero también sirve para analizar información médica y preparar una cirugía.

Además, a lo largo de la historia han evolucionado de forma desigual. La robótica tal y como se conoce hoy en día existe desde hace décadas, aunque ya hubo mecanizaciones entre el siglo XVII y XVIII. Asimismo, el origen del término robot data de 1921, acuñado por el escritor y dramaturgo checo Karel Capek. Actualmente, hay institutos científicos de gran prestigio mundial que se dedican específicamente al diseño de robots. En contraste, la IA es una tecnología relativamente nueva, que surgió en 1956 en la Conferencia de Dartmouth. Suele ser desarrollada por compañías pequeñas, puesto que su origen ha generado ciertas preocupaciones con respecto a la privacidad, el tratamiento de los datos y el potencial desplazamiento de la mano de obra humana.

Relación entre inteligencia artificial y robótica

Aunque existen bastantes diferencias entre la robótica y la Inteligencia Artificial, son dos ramas que se benefician entre sí. Principalmente, la IA se usa para mejorar habilidades como el movimiento, la adaptación al entorno, la optimización del funcionamiento, el diagnóstico de errores y la realización de tareas autónomas de las máquinas, es decir, mejora la capacidad de aprendizaje y aplicación de los robots.

Tanto la robótica como la IA pretenden automatizar las tareas y facilitar los procesos a los seres humanos, y utilizan los datos recopilados por sensores de entrada y salida de datos que facilitan la toma de decisiones.

En este sentido, cada vez es más habitual ver entornos de trabajo donde las máquinas colaboran con personas para mejorar las distintas tareas. Esta colaboración entre humano y máquina se engloba en los cobots o robots colaborativos, diseñados específicamente para realizar las tareas tediosas que requieren un mayor esfuerzo. Sus aplicaciones son útiles en casi cualquier sector, y paulatinamente, se van adaptando a entornos diferentes.

Los dos campos tecnológicos demandan conocimientos específicos para su correcta manipulación, y por ese motivo los expertos que trabajan en estas áreas han estudiado ciencias informáticas, física o ingenierías.

Por otro lado, la IA permite a los robots comunicarse de manera inteligente, no solo con los operarios humanos, también con otros robots. De modo que, las máquinas pueden comprender las necesidades y trabajar colaborativamente en la resolución de problemas.

También es importante resaltar que la aplicación de la inteligencia artificial en la robótica todavía supone un reto, tanto desde el prisma tecnológico como ético. Por ejemplo, no se ha garantizado la seguridad en la toma de decisiones autónomas de los robots. Con tal efecto, es necesario la implicación de un humano capaz de supervisar las tareas. Aunque las máquinas no se suelen equivocar, siempre hay un cierto margen de error.

Proyecto de Tecnología

1) Divide el palo de pitillo en dos partes, se corta con mucho cuidado con el bisturí.

2) Debe quedar bien delgado como se ve en la imagen y así formar esta estructura:

3) Pegas cada punta con super pegante, y separa la estructura si quedo pegada del piso con algo metálico.

4) Aplica pegante a la estructura para pegarle la bolsa plástica transparente.

5) Coloca la estructura sobre la bolsa y pega la bolsa a la estructura.

6) Corta el plástico sobrante ya sea con tijeras o bisturí.

7) Se realizan dos estructuras iguales y se pegan:

8) Se pega el soporte:

9) Así queda la ala del avión.

SEGUNDO TRIMESTRE

TERCER TRIMESTRE

ALZADO PLANTA Y PERFIL VISTAS

El alzado la planta y el perfil son las 3 vistas que representan cualquier objeto en el dibujo técnico.

Vamos a explicarte de forma clara y sencilla como se obtienen estas 3 vistas, según el sistema europeo y con una fantástica presentación al final con ejercios resueltos.

Se denomina las vistas principales de un objeto, a las proyecciones ortogonales (perpendiculares) del mismo sobre 6 planos, dispuestos en forma de cubo.

Realizar la siguiente figura y el plano:

¿Qué es Dibujo?

El dibujo es el arte y técnica de dibujar. Mediante el acto de dibujar, queda plasmada una imagen, sobre un papel, lienzo o cualquier otro material, haciendo uso de diferentes técnicas.

El dibujo es una forma de expresión gráfica en un plano horizontal, o sea en dos dimensiones. Es también una de las artes visuales. A lo largo de los años la humanidad lo ha utilizado como una forma de expresión universal y también de transmisión de la cultura, el lenguaje y demás.

Aquí

PRIMER TRIMESTRE

El Internet

Internet es una red de computadoras interconectadas a nivel mundial en forma de tela de araña. Consiste de servidores (o "nodos") que proveen información a aproximadamente 100 millones de personas que están conectadas entre ellas a través de las redes de telefonía y cable.

Las Tic

Tecnologías de la información y la comunicación (TIC) es un término extensivo para la tecnología de la información (TI) que enfatiza el papel de las comunicaciones unificadas,¹ la integración de las telecomunicaciones (líneas telefónicas y señales inalámbricas) y las computadoras, así como el software necesario, el middleware, almacenamiento, sistemas audiovisuales y producción audiovisual, que permiten a los usuarios acceder, almacenar, transmitir y manipular información.

Escala de tiempo

Descripción generada automáticamente

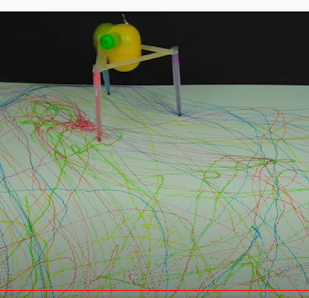

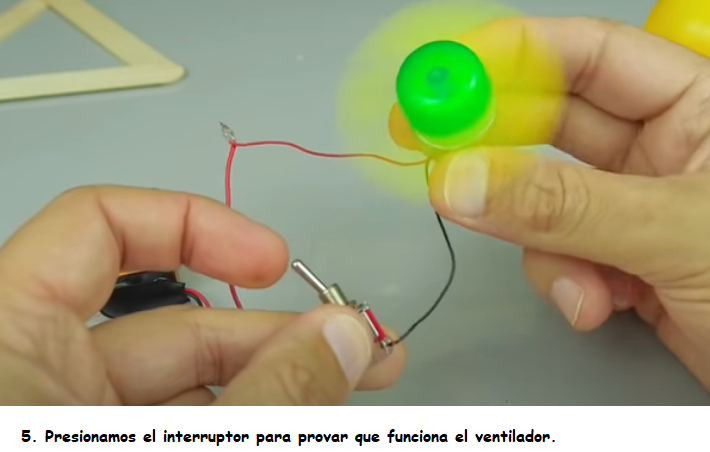

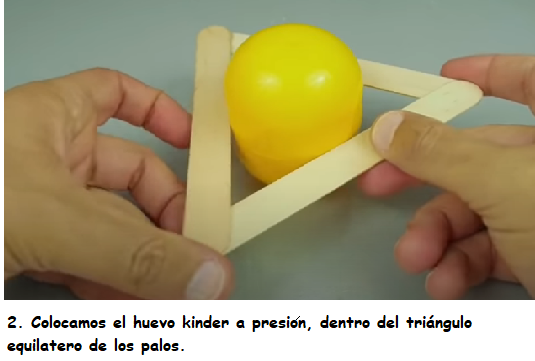

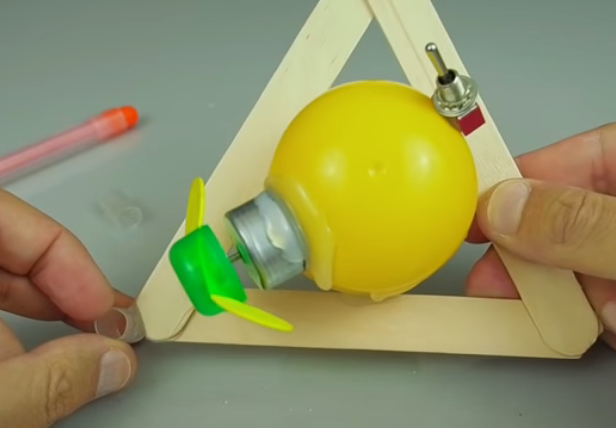

PROYECTO DE CIRCUITO ELÉCTRICO

Materiales:

Con tapa plástica y fomi, se hace un pequeño ventilador.

Proceso:

7. Reforzamos con silicona a la estructura de palos.

8. A la tapita de huevo kínder, cortamos con tijeras, para que cuando introduzcamos
la pila, tapamos, salgan los cables e interruptor y el motor.

9. Reforzamos bien pegando el motor y el interruptor, al plástico de la tapa.

10. Verificamos su funcionamiento, y que se este moviendo en diferentes direcciones.

11. En cada esquina pegamos un tubito plástico en cada esquina ,
para después sujetar, los colores o los lápices.

12. Así queda con los tubitos.

13. Colocamos los marcadores, o los lapides o colores. Miramos que
quede equilibrado y de igual altura. Podemos medir con la regla.

13. Quitamos las tapas, activamos el interruptor y empezamos a pintar.

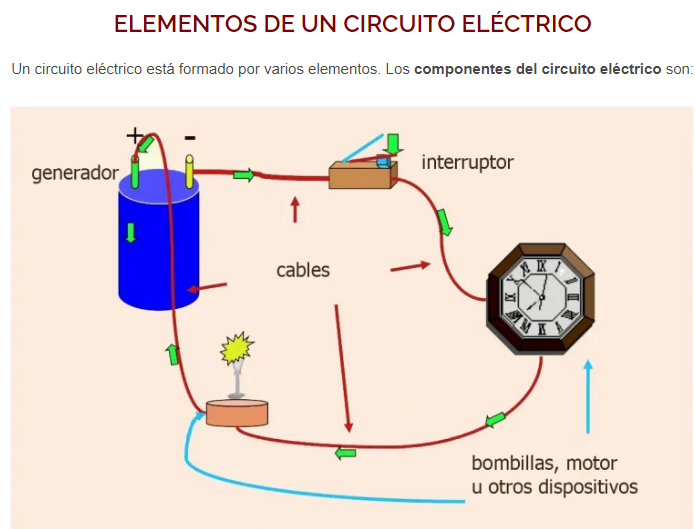

CIRCUITO ELÉCTRICO

Un circuito eléctrico básico es un arreglo por donde circula una corriente eléctrica (electrones) atreves de conductores (cables o alambres), impulsada por una tensión de una fuente de alimentación. En la cual es aprovechada por un elemento consumidor llamado carga, un elemento de control interrumpe la circulación o permite que circule, es necesario que cuente con elemento de protección contra corto circuitos (fusible).

Los diagramas de circuitos eléctricos se dibujan con los interruptores abiertos “circuito en reposo” no circular corriente porque no se alimentar la carga.

Son los interruptores (apagadores) los que permiten que circule o no la corriente y tener un circuito cerrado.

Un cortocircuito ocurre cuando la corriente circula sin pasar por la carga, la resistencia es muy baja y aumenta la corriente a valores muy altos, el fusible se funde impidiendo así que la corriente continúe circulando. de esta manera el corto circuito se transforma en un circuito abierto.

– El generador, que produce la corriente eléctrica. Puede ser una batería o pila, o una toma de corriente. La corriente eléctrica comienza y se detiene aquí.

– Los cables transmiten la corriente eléctrica desde el generador a otros elementos del circuito. Suelen estar hechos de cobre, porque es un buen conductor, permitiendo que la electricidad se mueva libremente. Se recubren de plástico, que es un aislante.

– Las bombillas, los motores eléctricos u otros dispositivos son componentes que utilizan la corriente eléctrica y la transforman en distintas formas de energía: luz, calor, sonido, movimiento…

– Los interruptores controlan el flujo de la corriente eléctrica. Cuando se enciende el interruptor, el circuito se cierra y la corriente puede circular por él. Cuando el interruptor está apagado, el circuito está abierto y la corriente no circula a través de él.

ACTIVIDAD

Proyecto Robot Eléctrico

Para hacer clic en la imagen ☝ y ver el video.

Tarea grado cuarto

Tema: La energía

La energía ha constituido una pieza clave para el desarrollo de la humanidad. El hombre, desde el principio de su existencia, ha necesitado la energía para sobrevivir y avanzar. Pero ¿qué es la energía y por qué tiene tanta importancia?

La energía es la capacidad de los cuerpos para realizar un trabajo y producir cambios en ellos mismos o en otros cuerpos. Es decir, el concepto de energía se define como la capacidad de hacer funcionar las cosas. Cambios en ellos mismos o en otros cuerpos. Es decir, el concepto de energía se define como la capacidad de hacer funcionar las cosas.

Tipos de Energía

La energía puede aparecer en diversas formas o tipos, que son los siguientes:

· Energía Eléctrica. Es la energía electromagnética que se produce desde la diferencia de potencial eléctrico entre dos puntos, que se resuelve en un intercambio de electrones denominado electricidad.

· Energía Cinética. Está estrechamente relacionada con la energía mecánica, tiene que ver con el movimiento de objetos o partículas en un sistema físico puntual. Gracias a ella es que los objetos se mueven.

· Energía Eólica. Energía producida utilizando el empuje del vi

· Solar. Es producida por el sol y su radiación calórica y lumínica.

· Atómica o nuclear. Este tipo de energía es el que deriva de los núcleos atómicos y las fuerzas que están unidas a las partículas subatómicas: vendrían a ser las llamadas fuerzas nucleares fuertes y débiles.

· Potencial. Es la energía que se encuentra en un sistema físico o en un objeto específico en una situación determinada y que a su vez podría transformarse en otro tipo de energía como calor o movimiento.

· Química. Es la encargada de las uniones atómicas y reacciones moleculares, fundamental para la vida, hace que funcione el metabolismo de los seres vivos.

· Calórica o térmica. Como lo dice su nombre, se relaciona con la temperatura y el grado de calor: si un objeto aumenta en calor, también aumentará en energía calórica.

Hay diferentes tipos de energía los cuales se aplican en diferentes contextos con diferentes aplicaciones, veamos el siguiente mapa conceptual:

Ejemplos aplicativos de los tipos de energía

· Magnética. Tiene que ver con las relaciones ferromagnéticas: que vendrían a ser las que producen la atracción entre un imán y algunos metales. También se manifiesta por la gravedad de los cuerpos, se pude ver con el artefacto ( reloj de arena).

· Interna. Se denomina Energía Interna a la suma de la energía de todos los elementos que forman un sistema físico específico.

· Hidráulica. Este tipo de energía es producida por el empuje cinético del agua, que puede ser de ríos, mareas o caídas de agua como cascadas.

· Lumínica. Como su nombre lo dice, asociada a la luz.

· Sonora. Es la energía propia del sonido y la propagación de sus ondas.

Tema: Planos

Hacer clic en la imagen

ALZADO, es la vista principal y define la posición de las otras. Es el frente de la figura y se indica en la figura con una flecha.

PLANTA, es la vista superior del objeto cuando nos posicionamos desde el alzado.

PERFIL, es la vista lateral del objeto colocados desde el alzado. Solo se ve uno en la figura en perspectiva, bien el perfil derecho (vista lateral derecha del alzado) o bien el perfil izquierdo (vista lateral izquierda del alzado).

Pasos para hacer el Helicóptero

Proyecto Helicóptero

Juego del helicóptero

clic en la imagen

Tema: Proyecto del Helicoptero

Hacer clic aquì
http://www.curiosfera.com/helicoptero/

Proyecto en su proceso de construción

Internet como herramienta de información

Una de las principales funciones de Internet, y desde luego la más conocida, es la de búsqueda de Información.

Se utiliza Internet como herramienta para buscar y ofrecer información de todo tipo: se puede utilizar Internet a modo de gran biblioteca universal, para compartir información sobre gustos y aficiones, para localizar direcciones y un largo etcétera. Pero por muy afinados que sean nuestros criterios de búsqueda, no debemos olvidar que Internet no tiene inteligencia propia, y por tanto no sirve de filtro para verificar los datos que nos proporciona. Es ahí donde entran en juego las variables individuales de la persona que realiza la búsqueda. No podemos creernos todo lo que aparece en Internet. Aunque lo utilicemos a modo de Enciclopedia absoluta, no lo es. Hay mucha información verídica, pero la libertad de expresión, que es una de las características intrínsecas del medio, hace que cualquiera pueda colgar información sobre cualquier tema, sea esta información cierta o no.

volume_off

Hay varias herramientas para buscar información en Internet:

Buscadores: Un buscador es un programa que sirve para localizar los términos que le hayamos solicitado en todas las páginas webs que estén a su disposición. Su eficacia se mide en webs encontradas por segundo. Los buscadores tienen otros servicios complementarios como correo electrónico, noticias, búsqueda por categorías, etc.

Motores de Búsqueda: Su funcionamiento es muy semejante al de los buscadores, pero son de mayor potencia (encuentran más resultados en menos tiempo). No suelen tener servicios complementarios asociados. El motor de búsqueda más utilizado es Google.

Buscadores Específicos: Son los buscadores que realizan su función sólo sobre ciertos temas. Es el caso de las guías qdq o páginas amarillas, o los buscadores de restaurantes, teatros, noticias, etc.

Portales: Son sitios webs con multitud de servicios (correo, noticias, grupos de discusión, callejeros, etc) y entre esos servicios podemos encontrar buscadores o correo electrónico.

Una de las principales ventajas que tiene buscar información por Internet es que es rápido, cómo y sencillo. En poco tiempo tenemos acceso a muchísimos datos e información de cualquier punto del planeta. La conexión a Internet desde domicilios particulares es cada vez más económica, y podemos encontrar numerosos CAPI (Centro de Acceso Público a Internet) donde conectarnos de forma gratuita.

La principal desventaja de la búsqueda en Internet es que la información que encontramos es veraz siempre que la persona o empresa que haya publicado esos contenidos garanticen que son ciertos. Pero no hay forma de saber a priori si lo que estamos leyendo es verdad; es mejor juzgar la información con un sentido crítico, contrastarla siempre que sea posible con información escrita o enciclopedias en cd-rom.

Tema: Historia del COMPUTADOR

Hacer clic en la imagen.

😁

Proyecto Carro Magnético

Compromisos

Energías Alternativas

Diccionario

https://es.thefreedictionary.com/software

Proyecto de Tecnología

Hacer clic en la imagen

Tema: Proyecto Lego

Aquì

Conozca la pagina de elementos haz clic

En el proyecto lego simula el funcionamiento de una ave con el mecanismo Biela manivela, a través de un eje excéntrico es decir partido para que gire la biela.

El proyecto Lego son una serie de piezas con las cuales vas empezara construir algunos proyectos. Aquí el proyecto puedes ver los pasos para construir con el equipo

Fotos del Proyecto Lego

Actividad

El dibujo Técnico .Ver como se hacen gráficamente los objetos aquí

Para crear Gif haz clic Aquí

El proyecto Televisor

El proyecto televisor se realizo con una banda transportadora de imágenes que simula el movimiento de forma mecánica.

Así funciona el proyecto:

Ver video 1

Ver video 2

Proyecto

aquí

El circuito eléctrico

La electricidad es una de las formas mas empeñada por el hombre, hasta tal punto que hoy en día es difícil pensar nuestra sociedad sin la electricidad.

La mayoría de los artefactos que usamos funcionan gracias a la electricidad: las lámparas, el computador, la impresora, la radio, el televisor, el tostador eléctrico, el escáner, las luces del árbol de navidad, el horno microondas, entre muchos otros elementos dentro de la ciudad como los faroles de las calles, las luces de las vitrinas y avisos luminosos, entre otros. Piensa y descubrirás muchos más...

Es una de las formas de energía más utilizada por los habitantes del mundo desarrollado.

Los usos que tiene son variables, desde ayudar a funcionar los medios audiovisuales y los electrodomésticos hasta máquinas de empresas.

La electricidad es una de las formas de energía empleada por el hombre, hasta tal punto que hoy día es difícil pensar en nuestra sociedad sin la electricidad.

Con ella iluminamos las viviendas, los electrodomésticos, medios de transporte, sistemas de comunicaciones, procesos industriales, etc.

La corriente eléctrica

La electricidad es un fenómeno originario por el movimiento que experimenta los electrones, partículas de masa pequeña que se encuentra entorno al núcleo de l átomo.

Decimos que los electrones tiene carga negativa ( - ) mientras los protones situados en el núcleo del átomo tiene carga (+). Los cuerpos o objetos pueden estar cargados positiva o negativa mente como consecuencia del exceso de electrones o protones.

En determinados materiales que denominamos conductores, es posibles hacer fluir los electrones de un extremo al otro de los mismos. Estableciéndose una corriente eléctrica.

El camino por donde se desplazan los electrones se llama circuito eléctrico, que se pueden definir como conjunto de elementos que están interconectados y que permiten el paso de la corriente eléctrica.

Elementos de los circuitos eléctricos

En cualquier circuito eléctrico sencillo podemos distinguir diferentes tipos de elementos que cumplen una función determinada y que estudiamos a continuación:

Generadores:

Son los elementos encargados de suministrar la energía al circuito, creando una diferencia de potencial entre sus terminales que permite que circule la corriente eléctrica.

Los elementos que se encargan de esta función son: las pilas, baterías, dinamos y alternadores.

Conductores

Son materiales que permiten el paso de la corriente eléctrica, por lo que se utilizan como unión entre los distintos elementos del circuito.

Generalmente son cables formados por hilos de cobre trenzado y recubiertos por un aislante plástico.

Receptores

Son los componentes que reciben la energía eléctrica y la transforman en otras formas más útiles para nosotros como: movimiento, luz, sonido o calor.

Algunos receptores muy comunes son: las lámparas, motores, estufas, altavoces, electrodomésticos, máquinas, etc.

Elementos de control

Estos elementos nos permiten maniobrar con el circuito conectando y desconectando sus diferentes elementos según nuestra voluntad.

Los elementos de control más empleados son los interruptores, pulsadores y conmutadores.

Actividad

Recordemos como

funciona el

circuito eléctrico Aquí

Evaluación

Participa del proyecto de tecnología del tobogán y la mariposa contesta esta evaluación importante que reconozca los conceptos del tema circuito eléctrico.

Contesta la evaluación del

Circuito eléctrico clic Aquí

Proyecto Mariposa eléctrica.

Video entrevista 1

Video entrevista 2

Video entrevista 3

La meta de este proyecto es hacer un mecanismo eléctrico - mecánico que permita a una mariposa moverse a través de la vibración de las alas. La electricidad se utiliza en este proyecto a través del circuito eléctrico identificando algunos elementos para su elaboración:

Es una energía no contaminante al consumirla, pero al producirla, la construcción de embalses y lagos artificiales alteran el ambiente.

Cuanto mayor es el uso de la electricidad, más elevado el nivel de vida del ser humano.

Proyecto Caída de la Piquis,

Este proyecto involucra el movimiento de una canica que funciona por la acción de la gravedad.

La pelota cae por una serie de rampas y obstáculos y hace prender el bombillo.

Materiales: Caja de cartón , tijeras, silicona, una Piquis, 1/8 de cartón paja, vela y fósforos.

Materiales 2: cables, bombillo, cargador de celular y portalámparas

A continuación se mostraran las fotos de la realización del proyecto:

Pasos del proyecto:

1) Elaboración de Rampas

2) Elaboración de Escaleras

3) Elaboración de Tobogán

ACTIVIDAD

Realizar LAS ACTIVIDADES del libro de las tecnologías página 14, 15, 16, 17 , 18 y 19 justificar la respuesta para el trabajo de la clase.

Hacer Clic Aquí

ACTIVIDAD

Acceder al libro de las tecnologías a través de este link y leer , resumir la página lectura del tema ( Pasos y procesos de la tecnología) para hacer un artefacto.

Página 20- 21.

Hacer clic Aquí

El reloj de Arena
Proceso reloj de Arena

Aquì

Proceso Aquì

Es un instrumento mecánico que sirve para medir un determinado transcurso de tiempo, desde el momento en que la arena comienza a caer del receptáculo o bulbo superior al inferior, hasta que termina de hacerlo, y sólo requiere de la energía potencial de la gravedad para su funcionamiento.

La historia del reloj de arena

En Europa en el siglo XVI se utilizaba el reloj de arena para medir el tiempo que se gastaba en la misa d e la iglesia.

Historia

La templanza con un reloj de arena en la mano, Lorenzetti Alegoría del Buen Gobierno, 1338

Aunque se estima que su uso es muy antiguo, no hay evidencias precisas sobre su origen. La primera evidencia concreta sobre la existencia de los relojes de arena se puede encontrar en una pintura de Ambrogio Lorenzetti que data del año 1338. Existieron en distintas épocas, de diversos tamaños y modelos, e incluso se construyeron algunos tan grandes que eran capaces de medir un día entero. En la época colonial se usaban mucho los relojes de arena.

Algunos afirman que los romanos los usaban durante la noche, o que también los pudo haber inventado un monje francés para medir los tiempos de meditación^{[cita requerida]}

Aplicaciones actuales

En la actualidad, son por regla general pequeños, ya que se utilizan con fines decorativos y para medir el tiempo en diversas actividades cotidianas, como pueden ser el tiempo dedicado una actividad de comprensión lectora, el tiempo requerido para arreglarse y salir de casa, o el consagrado a un breve descanso. Hay incluso algunos programas de televisión que los utilizan para tasar el tiempo que emplean los concursantes en sus respectivos turnos. Muchos juegos de mesa incluyen pequeños relojes de arena que miden cortos períodos de tiempo.

También existen relojes de arena compuestos de varios niveles o en paquete de varios en un mismo contenedor que, aunque tienen similar tamaño, miden distintos períodos. Son más comunes de encontrar aquellos que miden períodos útiles de tiempo como 5, 7, 10, 15 ó 30 minutos por día.

Mecanismo

Está formado por una pieza tridimensional de vidrio transparente en forma de 8, compuesta por dos receptáculos o bulbos redondos de las mismas dimensiones, en cuyo interior debe colocarse arena fina, llenándose entre la mitad y tres cuartos de la capacidad de uno de los bulbos, ya que por norma no debe quedar lleno ninguno de los bulbos para el correcto funcionamiento del dispositivo. Ambos receptáculos están comunicados entre sí por un orificio estrecho en el centro.

Esta pieza de vidrio se complementa por un contenedor de metal o madera, compuesto por dos bases cilíndricas en planos paralelos que, normalmente, se unen mediante tres pilares, lo que permite colocar el reloj verticalmente, de manera fija, para ser utilizado.
El orificio estrecho del centro permite que la arena se deslice a un ritmo lento constante: conforme el bulbo superior se va vaciando, el inferior se llena, poco a poco, evitando que pase toda la arena de golpe, lo cual carecería de utilidad.El reloj es ocupado para ver el tiempo de una manera antigua como en la época de los reyes.

Funcionamiento

Reloj de arena de 15 minutos.

Aunque existen relojes de arena de tres o más niveles, y relojes de arena compuestos, aquí sólo se alude al reloj de arena común de dos niveles y su funcionamiento es como se describe a continuación:

Al inicio, el bulbo inferior permanece estático cargado de arena, mientras que el superior permanece vacío; en ese momento no está en uso el reloj. Cuando se voltea el reloj de tal forma que el bulbo que contiene arena quede arriba, se inicia la cuenta del tiempo requerido y la arena comienza a fluir hacia el bulbo inferior vacío por acción de la gravedad.

La superficie superior de la arena del bulbo puede quedar de inicio horizontal, o bien en un plano oblicuo (es decir, inclinado), lo cual carece de relevancia, puesto que en cualquier caso el tiempo que tarda en pasar toda la arena es aproximadamente el mismo. En la ilustración se observa que la arena quedó cargada ligeramente del lado derecho.

Durante el transcurso de tiempo que la arena fluye del recipiente superior al inferior, se realiza la actividad deseada, y al ver la cantidad de arena que ha fluido en el interior del reloj, se tiene una idea aproximada de cuánto tiempo falta para terminar, y cuánto ha transcurrido, o si ya se terminó el tiempo, lo cual constituye el principal propósito del mecanismo.

Una vez que ha pasado toda la arena de un bulbo a otro, termina la medición del tiempo requerido y puede observarse que han quedado algunos gránulos en la parte superior y una pequeña montaña de arena en la parte inferior, que se desvanece al más leve movimiento. Dada la simetría del reloj de arena, si se desea, se le da vuelta una vez más, y la arena vuelve a fluir como antes para medir otro lapso de tiempo como el anterior, o bien se posterga esta operación a otro momento conveniente.

para ver el reloj , haz clic Aquí

Para conocer

proceso de construcción

del reloj de arena.

Haz clic Aquí

Fotos del proyecto:

Dado que el período que mide es fijo, aunque con ligeras variaciones, actualmente está en desuso, sustituyéndole el reloj de pulsera para conocer la hora, y el cronómetro para medir el tiempo preciso transcurrido entre dos sucesos.

EVALUACION

Para evaluación de
reloj de arena. Clic aquí

Biela Manivela

Ambos sistemas (biela-manivela y excéntrica-biela) permiten convertir el movimiento giratorio continuo de un eje en uno lineal alternativo en el pie de la biela. También permite el proceso contrario: transformar un movimiento lineal alternativo del pie de biela en uno en giratorio continuo en el eje al que está conectada la excéntrica o la manivela (aunque para esto tienen que introducirse ligeras modificaciones que permitan aumentar la inercia de giro).

El mecanismo de biela - manivela es un mecanismo que transforma un movimiento circular en un movimiento de traslación, o viceversa. El ejemplo actual más común se encuentra en el motor de combustión interna de un automóvil, en el cual el movimiento lineal del pistón producido por la explosión de la gasolina se trasmite a la biela y se convierte en movimiento circular en el cigüeñal.

En forma esquemática, este mecanismo se crea con dos barras unidas por una unión de revoluta. El extremo que rota de la barra (la manivela) se encuentra unido a un punto fijo, el centro de giro, y el otro extremo se encuentra unido a la biela. El extremo restante de la biela se encuentra unido a un pistón que se mueve en línea recta.

Biela: Es un elemento rígido y largo que permite la unión articulada entre la manivela y el émbolo. Está formada por la cabeza, la caña o cuerpo y el pie. La forma y la sección de la biela pueden ser muy variadas, pero debe poder resistir los esfuerzos de trabajo, por eso es hecha de aceros especiales o aleaciones de aluminio.

Manivela: Es una palanca con un punto al eje de rotación y la otra en la cabeza de la biela. Cuando la biela se mueve alternativamente, adelante y atrás, se consigue hacer girar la manivela gracias al movimiento general de la biela. Y al revés, cuando gira la manivela, se consigue mover alternativamente adelante y atrás la biela y el émbolo.

Este mecanismo es el punto de partida de los sistemas que aprovechan el movimiento giratorio de un eje o de un árbol para obtener movimientos lineales alternativos o angulares; pero también es imprescindible para lo contrario: producir giros a partir de movimientos lineales alternativos u oscilantes.

En la realidad no se usan mecanismos que empleen solamente la manivela (o la excéntrica) y la biela, pues la utilidad práctica exige añadirle algún operador más como la palanca o el émbolo, siendo estas añadiduras las que permiten funcionar correctamente a máquinas tan cotidianas como: motor de automóvil, limpiaparabrisas, rueda de afilar, máquina de coser, compresor de pistón, sierras automáticas.

También puede ser una leva convierte un movimiento de rotación en un movimiento alternativo. En un motor de explosión las levas abren y cierran las válvulas de los cilindros.

Actividad

Vea el video de como

son las bielas manivela

clic aquí

Word Actividad

Las Herramientas.

Entra aquì

Las herramientas son artefactos tecnológicos que agilizan los trabajos y mejoran la claridad de vida de las personas.

Las herramientas de mano trabajan gracias a la fuerza de los músculos de quien utiliza.

Las herramientas modernas están impulsadas por otra fuerza de energía como la electricidad o el aire comprimido.

En las fabricas utilizan herramientas mas grandes, llamadas máquinas.

Las herramientas se elaboran con el fin de facilitar la realización de una tarea mecánica que requiere una aplicación correcta de energía.

Caracteristicas de las Herramientas

Las herramientas se diseñan y fabrican para cumplir uno o mas propósitos específicos por lo que son artefactos con una función técnica.

Muchas herramientas pero no todas son combinaciones de maquinas simples que proporcionan una ventaja mecánica. Por ejemplo:

Una pinza es una doble palanca cuyo punto de apoyo está en la articulación central, la potencia es aplicada por la mano y la resistencia por la pieza sujetada.

Un martillo, en cambio, sustituye un puño o una piedra por un material mas duro, el acero, donde se aprovecha la energía cinética que se imprime para aplicar grandes fuerzas.

Las herramientas pueden ser manuales o mecánicas.

Las manuales usan fuerzas muscular humana.

Las mecánicas usan un tipo de fuente de energía externa como la energía eléctrica.

El concepto herramienta, se emplea para referirse a utensilios resistentes ( hechos de hierro, como sugiere la etimología), útiles para realizar trabajos mecánicos que requieren la aplicación de una cierta fuerza física.

Herramientas para martillar

Martillo de oreja para clavar y arrancar clavos.

Martillo Reflejo: Utilizado en la medicina para examinar reflejos.

Martillo especial para recubrir el techo.

HERRAMIENTAS PARA SUGETAR:

Tenazas de forja: Utilizadas para agarrar objetos candentes.

Tenacillas: Son mas pequeñas y tienen dientes se usan para unir objetos pequeños en sitios muy estrechos.

Cortantes: Se usan para cortar alambre y claves.

Hay una gran variedad de alicates en formas, tamaños y estilos.

Herramientas para cortar

Algunas herramientas cortantes tienen una hoja lisa y afilada, otras dentada con el borde irregular, entre ella tenemos:

La sierra para serrajar: Cuyos dientes parecen pequeños cuchillos afilados. Esta sierra corta los troncos en su movimiento hacia adelante y hacia atrás.

Sierra Mecánica: Posee dientes con pequeños cinceles, planos, pero muy afilados, accionados por un motor que abre su surco a lo largo del tronco y se corta en una sola dirección.

Serrucho: Para cortes rectos y precisos en la madera.

La hacha: Es una herramienta cortante, compuesta de una pala acerada con filo por un lado.

Bisturí: Instrumento en forma de pequeño cuchillo para cortar cartón, madera, plástico entre otros.

Tijeras: Instrumento de acero con dos brazos móviles que cortan por el interior. Hay diferentes clases según su uso.

Herramientas para dar forma y alisar:

Algunas herramientas pulidoras y modeladoras tiene un borde afilado muy cortantes otras tienen centenares de minúsculas puntas que raspan el material.

Cepillo: instrumento de carpintería que sirve para alisar y rebajar la madera.

Lima: Instrumento de acero templado con la superficie finamente estriada en una o dos sentidos para desgastar y pulir.

Escoplo: Es una especie de cincel de hierro acerado, estrecho y mas grueso que ancho. se utiliza para dar forma a la madera.

Herramientas para hacer Agujeros

Taladro: Herramienta que funciona con electricidad y sirve para hacer agujeros en paredes, madera , provisto de un motor eléctrico que lo hace girar deprisa.

Taladro Manual: Suele tener marchas para que la barrera gire a distintas velocidades.

Punzón: Instrumento de acero templado que puede servir cuando es puntiagudo para abrir orificios y es cilindro o cónico y en combinación con una matriz para cortar o embutir chapa, estampar o matrizar en frio o en caliente piezas metálicas.

Herramientas par Medir y comprobar.

Antes que cortar un material, es necesario medirlo, comprobar que sus medidas son correctas, los instrumentos ayudan a hacerlo.

Metro: Es una tira de acero o de tela reforzada divida en decímetros, centímetros y milímetros y sirven para medir longitudes.

Calibrador: Es un instrumento patrón para controlar las medidas de una pieza.

Nivel: Es un instrumento que sirve para comprobar equilibrio horizontal y la diferencia entre dos puntos.

Escuadra: Instrumento formado por dos piezas, ajustadas en ángulos rectos y utilizadas para verificar ángulos rectos o trazar ángulos planos, se encuentra hecho en diferentes materiales como metal, madera, acrílico, con diferentes usos.

Plomada: Pesa comúnmente de plomo, que cuelga de un cordel y sirve para comprobar la verticalidad de un elemento.

Herramientas para Enroscar.

Los tornillos, tuercas necesitan herramientas especiales que deben encajar exactamente para que puedan ejercer una fuerza necesaria por hay de varios tamaños:

Llaves: Instrumento o herramienta que sirve para apretar, aflojar tuerca y tornillos, para dar tensión o aflojar el resorte o muelle mecánico.

Tornillo: Pieza cilíndrica o mecánica con fileteado o resalte helicoidal, todos los tornillos tienen cabeza diferente formas, y con ranuras rectas y en estrella.
